Veri Merkezi Kablo Tipleri: Cat6, Cat6A ve Fiber, Hangisi Ne Zaman

Veri merkezi kablo tipleri seçilirken önce bağlantının mesafesi, hedeflenen hız standardı ve ortamdaki elektriksel gürültü dikkate alınır. Kısa mesafeli bakır bağlantılarda Cat6 ve Cat6A, çok kısa ve yüksek hızlı bağlantılarda Cat8, uzun mesafeli veya yüksek bant genişliği gereken hatlarda ise fiber tipleri tercih edilir. Bu yazıda Cat6, Cat6A, Cat8 ile OM3, OM4, OM5 ve OS2 fiber çeşitlerinin farkları ve kullanım senaryoları ele alınıyor.

Veri merkezinde kablo tipleri ve kısa cevap

Kısa cevap şudur: 100 metreye kadar standart yatay bağlantılarda Cat6A, çok kısa kabin içi veya sıra sonu bağlantılarda Cat8, orta mesafeli yüksek hızlı omurga bağlantılarında çok modlu fiber (OM3/OM4/OM5), kampüs arası veya çok uzun mesafelerde ise tek modlu OS2 fiber tercih edilir. Cat6 artık çoğunlukla daha düşük hızlı veya kısıtlı bütçeli bağlantılarda görülür. Bakır kablolamada yatay kanalın üst sınırı 100 metredir ve bu sınır 90 metre kalıcı hat ile toplam 10 metre patch kordondan oluşur. Bu sınır TIA-568.2-D ve ISO/IEC 11801 standartlarına dayanır ve kablo tipi seçiminde ilk referans noktasıdır.

Cat6

Cat6 bakır kablo, 250 MHz’e kadar frekans desteği sunan ve veri merkezlerinde uzun süredir kullanılan bir kategoridir. 1000BASE-T bağlantılarda 100 metre kanal mesafesinde sorunsuz çalışır ve bu nedenle daha düşük hızlı sunucu, depolama veya yönetim ağı bağlantılarında tercih edilir. Ancak 10GBASE-T hız talep edildiğinde Cat6’nın performansı mesafeyle birlikte sınırlanır; bu standart Cat6 üzerinde yalnızca kısa mesafede, ortama bağlı olarak en çok 55 metreye kadar desteklenir. Bu nedenle Cat6, yeni kurulan yüksek yoğunluklu veri merkezlerinde birincil seçim olmaktan çok, mevcut altyapının korunduğu veya hız ihtiyacının sınırlı kaldığı noktalarda tercih edilir.

Cat6A

Cat6A, Cat6’nın geliştirilmiş hali olarak 500 MHz’e kadar frekans desteği sağlar ve bu artış sayesinde daha yüksek hızları daha uzun mesafede taşıyabilir. 10GBASE-T standardı Cat6A üzerinde tam 100 metre kanal mesafesinde desteklenir, bu da onu yatay kablolamada 10 Gbps sınıfı bağlantılar için pratik ve standart bir çözüm haline getirir. Veri merkezlerinde sunucu kabinlerinden ağ omurgasına veya dağıtım noktalarına kadar uzanan bağlantılarda Cat6A sıkça tercih edilen bakır seçenektir. Kablo çapının Cat6’ya göre daha kalın olması kanal doluluğu ve havalandırma planlamasında dikkate alınması gereken bir noktadır.

Cat6 ile Cat6A farkı (frekans ve 10GBASE-T mesafesi)

İki kategori arasındaki temel fark frekans desteği ve buna bağlı mesafe performansıdır. Cat6, 250 MHz’e kadar desteklerken Cat6A bu sınırı 500 MHz’e çıkarır ve bu fark doğrudan 10GBASE-T performansına yansır. Cat6 üzerinde 10GBASE-T yalnızca kısa mesafede, en çok 55 metreye kadar ve ortam koşullarına bağlı olarak çalışırken, Cat6A aynı standardı tam 100 metre kanalda güvenle destekler. Dolayısıyla 10 Gbps hedeflenen ve tam yatay mesafe kullanılacak her bağlantıda Cat6A, Cat6’ya göre daha güvenilir bir tercih olarak öne çıkar. 1000BASE-T gibi daha düşük hız gereksinimlerinde ise iki kategori arasındaki fark pratikte daha az belirleyicidir.

Cat8 ve kısa bağlantılar

Cat8, 2000 MHz’e kadar frekans desteğiyle bakır kablolama kategorileri arasında en yüksek bant genişliğine sahip olanıdır. Bu kategori 25GBASE-T ve 40GBASE-T standartlarını destekler, ancak bu destek en çok 30 metrelik kısa kanal mesafesiyle ve kanalda en çok iki konnektör bulunmasıyla sınırlıdır. Bu özellikler Cat8’i tipik olarak kabin içi veya sıra sonu gibi çok kısa sunucu-anahtar bağlantılarında kullanılan bir çözüm yapar. Uzun yatay mesafeler veya çok sayıda konnektör içeren karmaşık kablolama yolları için Cat8 uygun bir seçim değildir, bu durumlarda fiber tipleri değerlendirilir.

Fiber nedir, çok modlu ve tek modlu fark

Fiber optik kablo, verinin elektrik sinyali yerine ışık darbeleri ile taşındığı bir ortamdır ve bu yapısı sayesinde elektriksel gürültüden ve elektromanyetik girişimden etkilenmez. Fiber kablolar iki ana sınıfa ayrılır: çok modlu (multimode) ve tek modlu (singlemode). Çok modlu fiberlerde çekirdek ve kılıf çapı 50/125 mikrometredir ve bu tip, genellikle veri merkezi içindeki orta mesafeli bağlantılarda kullanılır. Tek modlu fiberde ise çekirdek ve kılıf çapı 9/125 mikrometredir ve bu daha ince çekirdek yapısı, ışığın çok daha uzun mesafelerde düşük kayıpla iletilmesini sağlar. Çok modlu fiber tipleri kendi aralarında OM3, OM4 ve OM5 olarak sınıflandırılırken tek modlu fiber OS2 olarak adlandırılır.

OM3, OM4 ve OM5

OM3 ve OM4, veri merkezlerinde yaygın kullanılan çok modlu fiber tipleridir ve her ikisi de 50/125 mikrometre çekirdek/kılıf yapısına sahiptir. 10GBASE-SR standardında OM3 300 metreye, OM4 ise 400 metreye kadar mesafe destekler. Daha yüksek hızlı 40GBASE-SR4 ve 100GBASE-SR4 standartlarında bu mesafeler kısalır: OM3 100 metre, OM4 150 metreye kadar desteklenir. OM5 ise geniş bant çok modlu bir fiber tipidir ve çok dalga boylu iletim yöntemini (SWDM) destekler; standart SR mesafeleri açısından OM4 ile aynı performansı sunar. Kılıf renkleri de tiplerin sahada hızlı tanınmasını sağlar: OM3 ve OM4 aqua, OM5 ise limon yeşili renkte üretilir.

OS2 ve uzun mesafe

OS2, tek modlu fiber kategorisidir ve 9/125 mikrometre çekirdek/kılıf yapısıyla çok modlu fiberlere göre çok daha uzun mesafeleri destekler. 10GBASE-LR standardında OS2 10 kilometreye kadar, 100GBASE-LR4 standardında da yine 10 kilometreye kadar mesafe sağlar. Bu özellikler OS2’yi veri merkezleri arası bağlantılarda, kampüs omurgalarında veya uzun mesafeli dış mekan güzergahlarında tercih edilen fiber tipi yapar. Sarı kılıf rengiyle sahada kolayca ayırt edilen OS2, çok modlu fiberlere kıyasla farklı aktif cihaz optikleri gerektirir, bu nedenle planlama aşamasında mesafe ve optik uyumu birlikte değerlendirilmelidir.

Hangi durumda hangisi (karar yolu)

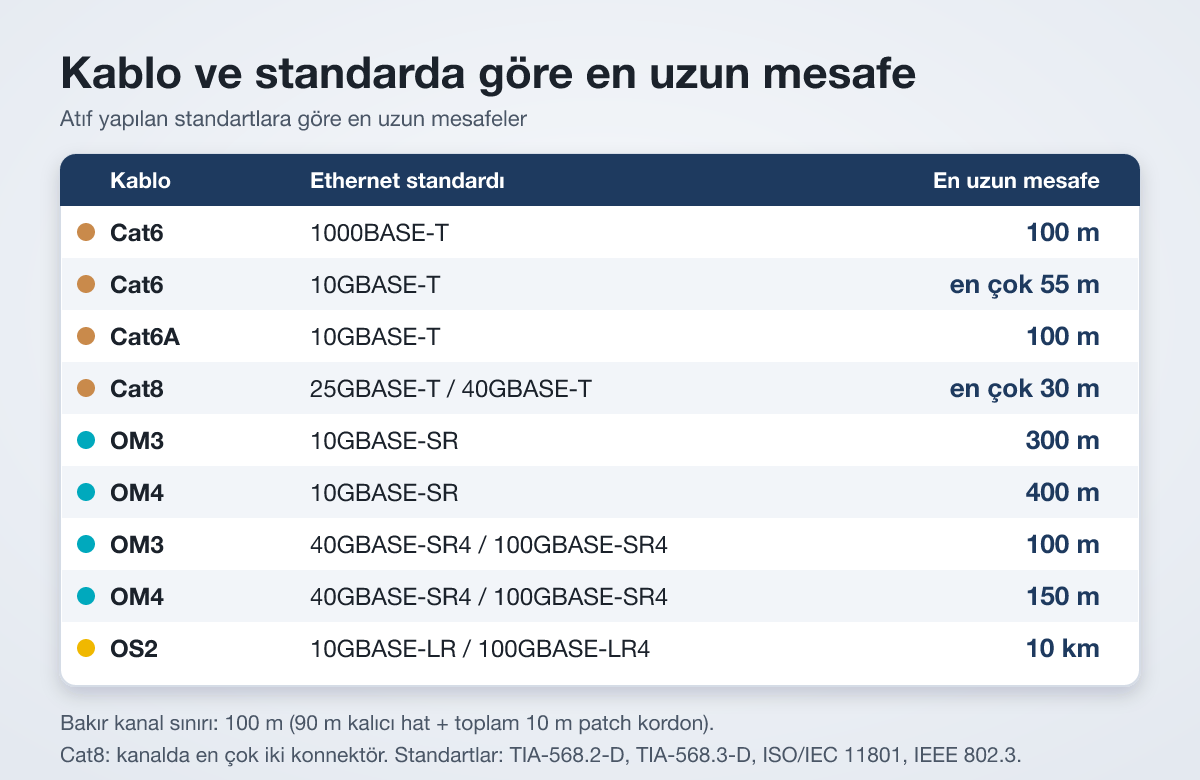

Karar verirken önce hedeflenen hız standardı, sonra bağlantı mesafesi belirlenmelidir. Yüz metreye kadar ve 10GBASE-T hedefleniyorsa Cat6A, daha düşük hızlarda bütçe önceliği varsa Cat6 uygun olabilir. Otuz metreye kadar çok kısa ve yüksek hızlı kabin içi bağlantılarda Cat8 değerlendirilir. Üç yüz ila dört yüz metre aralığında omurga bağlantılarında OM3 veya OM4, çok dalga boylu iletim ihtiyacı varsa OM5 tercih edilir; on kilometreye kadar uzanan veri merkezi dışı veya kampüs bağlantılarında ise OS2 tek doğru seçenektir. Aşağıdaki tablo bu kararı özetler.

Yaygın hatalar ve özet ile iç linkler

Sahada en sık karşılaşılan hata, hedef hız standardı belirlenmeden kablo tipi seçmek ya da kanal mesafesini hesaba katmadan Cat6 veya Cat8 gibi mesafe kısıtlı kategorileri uzun hatlarda kullanmaktır. Bir diğer hata, çok modlu ve tek modlu fiberin karıştırılması ya da OM3/OM4/OM5 arasında kılıf rengine güvenmeden yanlış tip kullanılmasıdır. Doğru kablo tipi seçimi için önce standart, sonra mesafe, ardından kılıf ve konnektör uyumu kontrol edilmelidir. Veri merkezi kabloları sayfasında tüm bu seçenekler bir arada incelenebilir, kablo tiplerinin karşılaştırmalı özetine ise bu bölümden ulaşılabilir; veri merkezi altyapısının genel yapısı için veri merkezi nedir yazısına da bakılabilir.
