PDU Nedir? Temel, Ölçümlü, İzlemeli ve Anahtarlanabilir

Rack PDU, yani güç dağıtım birimi, kabine gelen bir ya da birkaç beslemeyi cihazların takıldığı prizlere dağıtan şerittir. Şartnamesi giriş akımı, faz düzeni, priz karması ve fiziksel biçimle yazılır. Basit dağıtımın ötesinde bir PDU, kabinin ne çektiğini ölçebilir ve tek tek prizleri uzaktan açıp kapatabilir.

Dört seviye ve her birinin işi

PDU’lar dört zekâ seviyesinde satılır. Bunlar birikimlidir: her seviye bir üsttekinin yaptığını da içerir.

Temel yalnızca gücü dağıtır. Kabin yukarıdan ölçümlü bir devreden besleniyorsa ve hiç kimsenin uzaktan cihaz yeniden başlatması gerekmeyecekse doğru yanıt budur.

Ölçümlü akım ölçümü ekler; bu ölçüm ya şerit genelinde ya priz bazındadır ve genellikle yerel bir ekranda görünür. Kabine sunucu eklerken sorduğunuz soruyu yanıtlar: bu beslemede ne kadar pay kaldı.

İzlemeli aynı ölçümü SNMP ya da web arayüzüyle ağa taşır ve eşik aşımında alarm üretir. PDU’nun yanına gidilen bir cihaz olmaktan çıkıp izleme envanterinizin parçası hâline geldiği seviye burasıdır.

Anahtarlanabilir röle ekler; prizler tek tek uzaktan kapatılıp açılabilir. Farklı bir soruyu yanıtlar, gece üçte sorduğunuzu: bu kilitlenmiş makineyi sahaya gitmeden yeniden başlatabilir miyim.

Seviyeyi dürüstçe seçmek

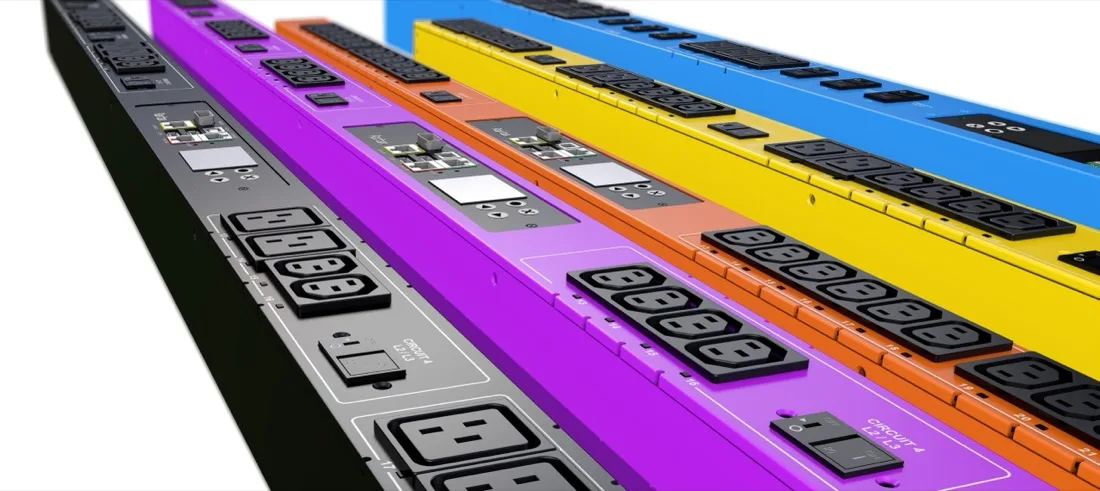

İşe yarayan ölçüt şu: PDU’nun hangi soruyu yanıtlamasını istediğinizi belirleyin, sonra o soruyu yanıtlayan en ucuz seviyeyi alın. Priz bazında ölçüm, gücü kabine değil belirli bir makineye yazılabilir veri üretir; paylaşımlı bir salonda maliyet paylaşımını mümkün kılan ve beslemenin dolmasından hangi sunucunun sorumlu olduğunu söyleyen budur. Bu veriyi okuyacak kimse yoksa parasını ödemeyin.

Anahtarlama en çok, sahaya ulaşmanın zor olduğu ya da bakım penceresinin pahalı olduğu yerlerde değerlidir. Ekibinizin her gün içinden geçtiği bir odada izlemeli bir PDU ile yedek bir çift el, maliyette anahtarlanabilir PDU’yu çoğu zaman yener.

0U mu 1U mu

0U şerit, kabinin arka yan kanalına dikey monte olur ve kullanılabilir rack yüksekliğinden hiç yer almaz. İki adet 0U PDU takılmış 42U kabinde donanım için hâlâ 42U vardır; yoğun kurulumların varsayılanı bu yüzden bu biçimdir. Kabinin uygun montaj braketlerine ve prizlerin sunucu kablolarına değmeyeceği arka derinliğe sahip olmasını ister.

1U yatay model, diğer cihazlar gibi raylara takılır. Mevcut bir kabine sonradan eklemek çok daha kolaydır ve karşılığında bir slot götürür. Dolu bir 42U kabinde o slot pahalıdır; yarı boş bir ağ kabininde bedavadır.

Girişi boyutlandırmak

PDU giriş anma değerini, ekipman etiket değerlerinin toplamına değil kabini besleyen devreye göre eşleyin. Sunucular normal çalışmada güç kaynağı anma değerinin bir kesrini çeker; etiket üzerinden boyutlandırmak, bedelini kablo, şalter ve montaj olarak ödediğiniz büyük bir besleme üretir.

Üç fazlı şeritler yükü fazlar arasında dengeler; bunun yukarıya doğru bir karşılığı vardır: dengesiz bir pano kapasiteyi boşa harcar ve iki faz boşta dururken bir fazda koruma açtırabilir.

Prizler birbirinin yerine geçmez

Priz karması beklenenden önemlidir. C13 yükleriyle dolu bir kabin ile C19 yükleriyle dolu bir kabin, toplam güç aynı olsa bile farklı şeritler ister. C13 yaygın sunucu ve ağ prizidir; C19 daha yüksek akım taşır ve büyük sunucularda, blade kasalarında ve bazı depolama sistemlerinde karşımıza çıkar.

Seçim öncesinde her iki tipi gerçek donanım listenizden sayın ve pay bırakın. Çalışan bir kabinde C19 prizinin bitmesi, başka bir PDU almakla çözülür; o da başka bir besleme, o da elektrik tasarımına geri dönmek demektir.

İki PDU, iki besleme ve sık yapılan bir hata

Yedekli bir kabinde ayrı beslemelerden gelen iki PDU bulunur; böylece çift kablolu cihazlar birini kaybetmeye dayanır. Bu ancak iki beslemenin yukarıya doğru gerçekten bağımsız olması hâlinde işe yarar. Aynı şalteri ya da aynı UPS’i paylaşıyorlarsa iki şeridiniz ama tek arıza noktanız var demektir ve düzen kabinin içinden bakınca doğru görünür.

Tek kablolu donanım da her zaman bulunur; o, iki beslemeyi alıp tek priz sunan kabin seviyesindeki bir otomatik transfer şalteriyle çözülür.

Fazlar, denge ve dengesiz kabinin maliyeti

Üç fazlı bir PDU prizlerini üç faza böler. Hangi prizin hangi fazda olduğunu düşünmeden doldurursanız, bir faz diğer ikisinden çok daha fazla akım taşır. Yukarıdaki pano en kötü faza göre boyutlandırıldığı için dengesiz bir kabin, parasını ödediğiniz kapasiteyi fiilen küçültür; kurulum yarı yüklü görünürken bir fazda koruma açabilir.

Akıllı PDU’lar faz başına akımı bildirir; bu, konuyu tahminden sayıya çevirir. Aylar içinde dolan bir kabinde her sunucu eklendiğinde dengeye bakmak iki dakikalık bir alışkanlıktır ve pahalı bir sürprizi önler.

Yazılım sürümü, kimlik bilgileri ve filo sorunu

Akıllı PDU, yazılım sürüm döngüsü olan ağa bağlı bir cihazdır; onlarla dolu bir oda küçük bir filodur. Üç farklı sürümde çalışan kırk PDU, sessizce büyüyen bir işletme sorunudur: özellikler farklılaşır, alarm biçimleri ayrışır ve bir güvenlik bildirimi bazılarını kapsarken bazılarını kapsamaz.

Güncelleme politikasını ve sahibini tasarım aşamasında belirleyin. Adlandırma düzenini de öyle. Kırk şeridi kablolandıktan sonra yeniden adlandırıp adreslemek yavaş, hataya açık ve kimsenin bütçelemediği bir iştir.

Ortam sensörleri

Akıllı platformların çoğu sıcaklık, nem ve kapı sensörü kabul eder; bu, PDU’yu kabinin yalnızca güç noktası değil ölçüm noktası da yapar. Kabin içinde başka bir ölçüm altyapınız yoksa sensörleri PDU ile aynı anda eklemek, sonradan ayrı bir izleme kurulumu yapmaktan çok daha ucuzdur ve size kabin başına giriş sıcaklığını verir; koridor kapatmanızın gerçekten çalışıp çalışmadığını söyleyen sayı odur.

Talebinizle birlikte gönderin

• Giriş akımı ve fazı, bir de fiilen elinizde olan devre
• Priz sayısı ve tipi; C13 ve C19 ayrı ayrı
• 0U mu 1U mu; şerit mevcut braketlere takılacaksa kabin modeli
• İlk günden dört seviyeden hangisine ihtiyacınız olduğu
• Tek PDU mu iki PDU mu ve iki beslemenin bağımsız olup olmadığı
